V型濾池 過濾過程
V型濾池過濾過程為：進水→配水總渠→單格進水閘門→V型槽→濾料層→承托層→長柄濾頭→水封井出水→出水總渠→出水總堰

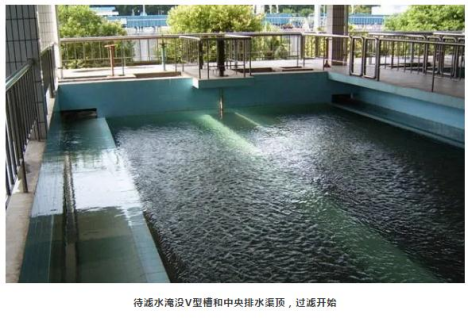

過濾時，反沖洗進水閥、反沖洗排水閥關閉，進水閥門與清水出水閥門開啟，待濾水由進水總渠經主進水口與表面掃洗水進水口流入每格濾池前端溢流堰。溢流出水通過V型進水槽配水口流入濾格，在水壓作用下流經濾料，通過長柄濾頭流入底部空間，再集水至配水配氣渠，經清水管、水封井、溢流井溢流入出水總渠，最后由濾池出水總管輸送到下一道處理工藝，至此待濾水完成過濾。每格濾池溢流井水位與濾池濾料層表面水位之差即為過濾水頭損失。
